PS2 렌즈교체 방법과 렌즈 인식률 높이기

렌즈교체의 필요성이 그리 크지 않은 요즘이지만 한번 글을 써 봅니다

렌즈교체 당시에 디카가 아닌 폰카로 찍어서 화질이 매우 떨어지는 점 죄송하구요

렌즈는 외국 쇼핑몰에서 배송비 포함 3~4만원에 구입이 가능합니다

그리고 렌즈 교체전에 인식률을 높이는 방법을 먼저 사용 해보시고 렌즈를 교체하시기를 권합니다

저도 인식률이 떨어졌을 때 인식률 높이는 방법으로 한동안 버틴적이 있습니다

방법은 맨 마지막에 따로 설명을 하겠습니다

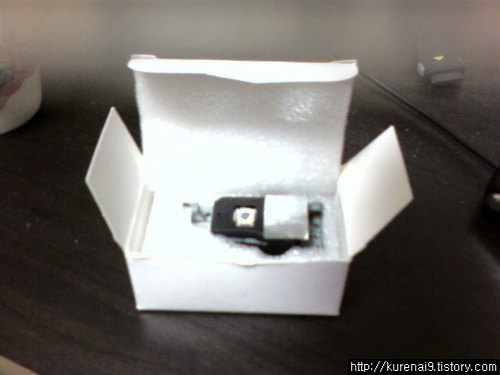

아래 사진은 구입한 렌즈 입니다 스티로폼을 이용하여 안전하게 포장되어 배달 되네요
모델명은 KHS-400B 로 v1~v4 공용 렌즈 입니다
외국은 PS2를 형번보다는 주로 기판의 버젼으로 구분을 합니다
제 PS2는 일판 35000번으로 v4 입니다.

일판을 기준으로 각 형번에 사용하는 렌즈의 모델명
SCPH-10000 KHS-400A
SCPH-15000 KHS-400B
SCPH-18000 KHS-400B
SCPH-30000(47W) KHS-400B
SCPH-30000(39W) KHS-400C
SCPH-35000 KHS-400B
SCPH-37000 KHS-400C
SCPH-39000초기모델 KHS-400C
SCPH-39000RC KHS-400C
SCPH-39000후기모델 400D
SCPH-39000한정칼라 400D

PS2 를 뒤집어서 플라스틱캡을 전부 제거 합니다 (일자 드라이버 이용)
그리고 나사를 전부 뽑습니다

다시 뒤집어서 정면으로 놓고 윗 덮개의 뒷부분을 살짝 들어 앞으로 조금 당겨서
시디롬 앞부분이 덮개에서 빠져나오도록 한 후
덮개를 책장을 넘기듯 오른쪽으로 넘기며 오픈합니다

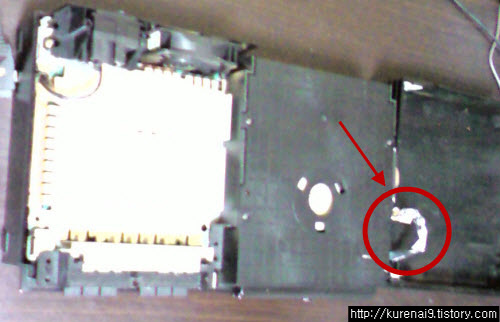

그림에 표시된 전원 케이블이 본체와 덮개를 연결하고 있으니 주의하셔야 합니다

이제 보이는 덮개의 작은 나사를 제거해서 열면 시디 가이드가 보이는데
왼쪽을 들어 대각선으로 세운 후 서랍을 빼듯이 앞으로 당기면 빠집니다

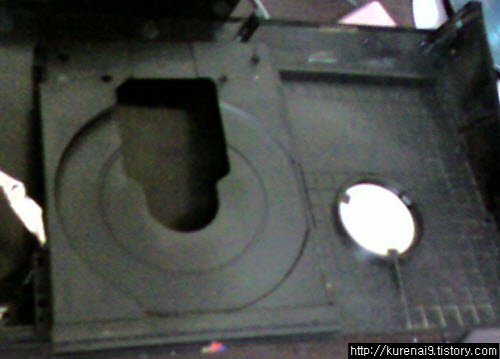

아래 사진의 오른쪽이 덮개 왼쪽이 시디 가이드 입니다

이제 렌즈가 보입니다
렌즈의 분리는 형번마다 조금씩 차이가 있습니다
철심을 뽑는건 공통인데 그 철심을 분리 하기 위해서는 조금씩 차이가 있습니다
고정 클립을 빼야 하던가 덮개를 분리 해야 하던가 하는데 잘 살펴보시면 아실 수 있습니다

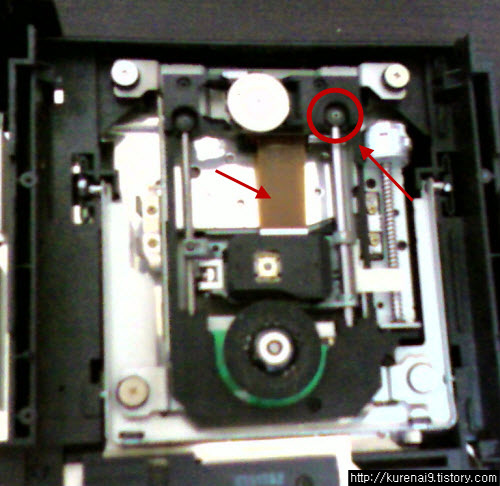

제 PS2는 아래 그림의 오른쪽 나사 하나만 풀어 철심을 뽑으면 됩니다
렌즈에는 케이블이 연결되어 있으니 무리하게 당기지 마세요

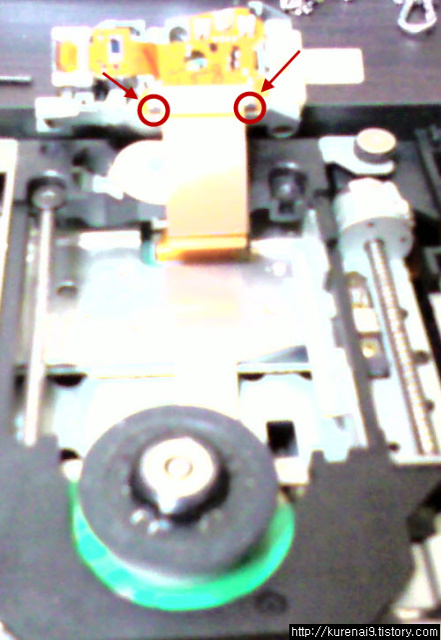

철심을 제거하고 렌즈를 뒤집은 사진입니다 화질이....ㅠ.ㅠ
표시한 부분을 보시면 양쪽에 케이블 고정 클립이 있습니다
손톱으로 양쪽 모두 하나씩 쌀짝 힘을 주어 아래로 내려주면 케이블이 분리 됩니다
이제 새로 구입한 렌즈에 케이블을 연결하고 방금의 그 클립을 반대로 눌러주세요
그리고 이제까지 왔던 반대로 조립을 해주면 끝~

2가지 형태의 렌즈 분리 영상

렌즈 인식률 높이기

외국 사이트를 보면 인식률 높이는 방법이 몇가지 있습니다만
제가 직접 해보고 효과를 확인한 두가지 방법을 적어봅니다


1. 렌즈 닦아주기
렌즈가 보이도록 덮개를 열고 면봉에 알콜을 묻혀서 면봉을 한 방향으로 돌리면서 렌즈 위를 스치듯
닦아줍니다. 마구 비벼대면 렌즈 사망의 원인이 될 수 있습니다

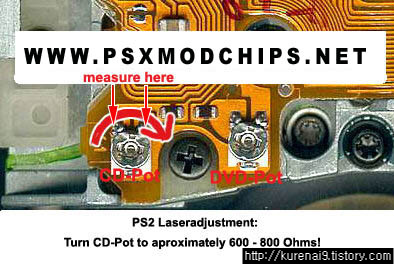

2. 렌즈 뒷면에 저항값(?) 조절 나사 돌리기
렌즈의 밑면을 보면 각 각 CD 와 DVD 인식률과 관련된 값을 조절하는 나사 2개가 있습니다
시계방향으로 아주 살짝만 돌려주세요 각도기로 치면 1도 정도...
그러다 또 인식불량이면 또 뜯어서 1도 정도...
원래 이 작업은 값을 측정하는 기계로 체크를 하며 해야 하는 작업이긴 하지만
일반인에겐 그런 장치가 없으니 불편하더라도 조금씩 돌려서 인식을 확인해야 합니다
